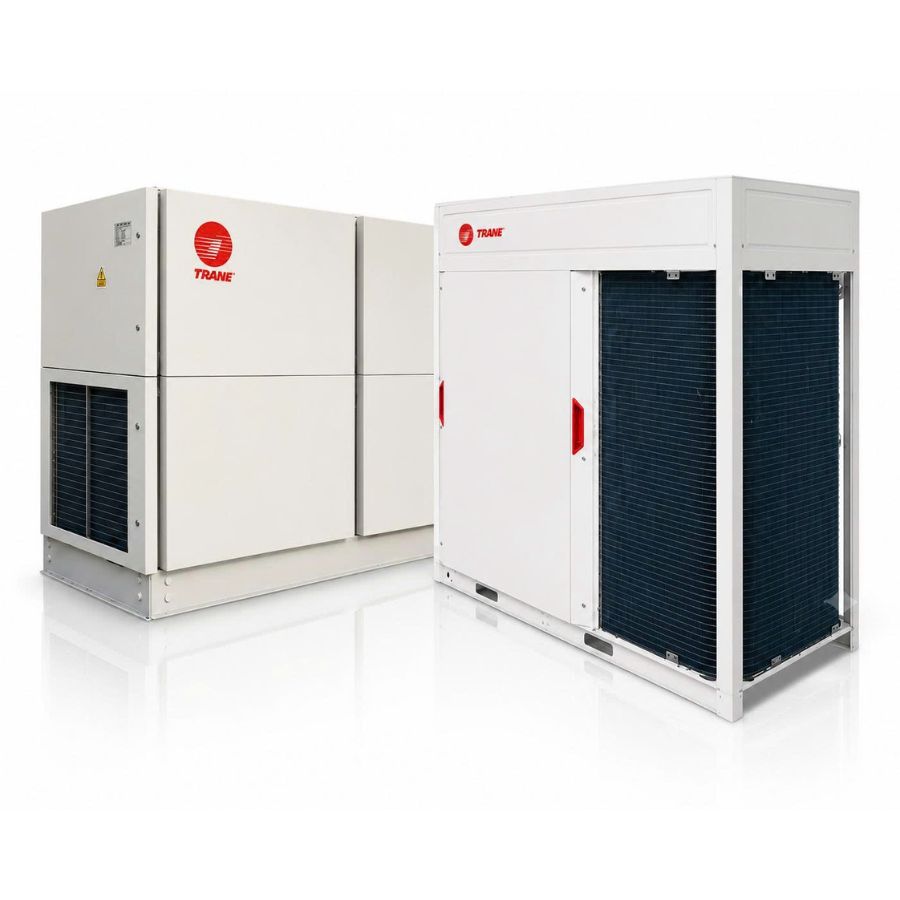

Tổng quan về điều hòa đặt sàn nối ống gió TRANE 2xRAUT400/TTV800 800.000 BTU

Trong bối cảnh nhu cầu làm mát cho các không gian công nghiệp và thương mại quy mô cực lớn ngày càng tăng, hệ thống điều hòa đặt sàn nối ống gió TRANE 2xRAUT400/TTV800 với công suất tổng 800.000 BTU là giải pháp làm lạnh tối ưu. Sản phẩm này nổi bật với hiệu suất vượt trội, thiết kế hiện đại và khả năng tiết kiệm năng lượng, đáp ứng các yêu cầu khắt khe của nhà xưởng lớn, trung tâm thương mại, hội trường hoặc các khu vực công cộng rộng lớn.

Thông số kỹ thuật chi tiết

Model			2xRAUT400 / TTV800
Thông số điện	Nguồn cấp	V/ph/Hz	380-415/3/50
Dữ liệu hiệu suất	Công suất lạnh danh nghĩa	Btu/h	800,000
	Công suất lạnh	kW	234.4
	Lưu lượng gió	cfm	28,000



THÔNG SỐ DÀN LẠNH			TTV800
Thiết bị mở rộng			Thermostatic Expansion Valve
Thông số hệ thống	Loại môi chất lạnh		R22 / R407C
	Số mạch gas		4
	Kiểu kết nối ống		Brazed Type
	Kích thước ống lỏng	mm	28.58
	Kích thước ống gas	mm	76.2



THÔNG SỐ COIL			TTV800
Diện tích bề mặt		m²	5.60
Đường kính ống		mm	9.53
Số hàng coil			6
Số cánh/inch			14
Loại điều khiển gas			TXV
Đường kính ống xả		mm	50.8



THÔNG SỐ QUẠT			TTV800
Loại quạt			Double Centrifugal Fan
Số lượng quạt			4
Đường kính quạt		mm	560
Bề rộng quạt		mm	450



THÔNG SỐ MOTOR			TTV800
Số lượng motor			2
Công suất motor	HP(kW)		15 (11)
Số tốc độ			1
Tốc độ quay	rpm	1450
Điện áp	V/ph/Hz		380/3/50
RLA/LRA	A	22.0 / 120



Máy nén	Loại		Hermetic Scroll
	Số lượng		4
	RLA/LRA	A	62.0 / 360



Loại điều khiển	Điều khiển LCD		Tích hợp
	Điều khiển trung tâm		Tùy chọn



Phụ kiện	Plenum hồi gió		Tùy chọn
	Bộ lọc bụi		Tùy chọn



Vị trí lắp đặt			Đặt sàn / nối ống gió



Kích thước dàn lạnh	Chiều cao	mm	2200
	Chiều rộng	mm	4200
	Chiều sâu	mm	1800



Cân nặng dàn lạnh		kg	980



THÔNG SỐ DÀN NÓNG			2xRAUT400
Thông số hệ thống	Số mạch gas		4
	Kiểu kết nối ống		Brazed Type
	Kích thước ống lỏng	mm	28.58
	Kích thước ống gas	mm	76.2



THÔNG SỐ COIL DÀN NÓNG			2xRAUT400
Diện tích bề mặt		m²	12.8
Đường kính ống		mm	9.53
Số hàng coil			2
Số cánh/inch			16



THÔNG SỐ QUẠT DÀN NÓNG			2xRAUT400
Loại quạt			Propeller Fan
Số lượng quạt			4
Đường kính quạt		mm	900
Kiểu truyền động			Direct Drive
Lưu lượng gió		CMH	68,000



THÔNG SỐ MOTOR DÀN NÓNG			2xRAUT400
Số lượng motor			4
Công suất motor	W		1500
Số tốc độ			1
Tốc độ quay	rpm	960
Điện áp	V/ph/Hz		380/3/50
RLA/LRA	A	5.6 / 14.0



Kích thước dàn nóng	Chiều cao	mm	2450
	Chiều rộng	mm	5200
	Chiều sâu	mm	2200





Cân nặng dàn nóng		kg	1850



Loại kết nối ống			Brazed Type



Kích thước ống gas	Ống lỏng	in	1-1/8
	Ống hồi	in	3
