BẢNG THÔNG SỐ KỸ THUẬT

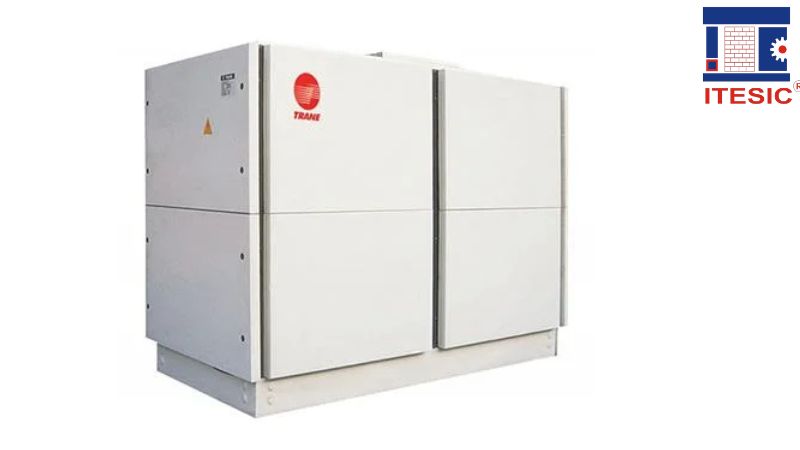

Điều hòa đặt sàn nối ống gió 250.000 Btu/H RAUP250-TTV250

Model			RAUP250 / TTV250
Thông số điện	Nguồn cấp	V/ph/Hz	380-415/3/50
Dữ liệu hiệu suất	Công suất lạnh danh nghĩa	Btu/h	250,000
	Công suất lạnh	kW	73.3
	Lưu lượng gió	cfm (m³/h)	7,760 (13,180)

THÔNG SỐ DÀN LẠNH (TTV250)

THÔNG SỐ HỆ THỐNG			TTV250
Môi chất lạnh			R407C
Số mạch lạnh			2
Kiểu kết nối ống			Brazed
Kích thước ống gas	in (mm)		2-1/8 (53.98)
Kích thước ống lỏng	in (mm)		7/8 (22.23)

THÔNG SỐ COIL

Hạng mục	Đơn vị	Giá trị
Đường kính ống đồng	in (mm)	3/8 (9.53)
Số hàng coil		3
Mật độ cánh tản nhiệt	fins/in	12
Kiểu điều khiển môi chất		Expansion Valve
Kích thước ống xả nước	in (mm)	1.0 (25.4)

THÔNG SỐ QUẠT

Hạng mục	Đơn vị	Giá trị
Loại quạt		Centrifugal FC
Số lượng quạt		1
Kiểu truyền động		Belt and Pulley
Tốc độ quạt tiêu chuẩn	rpm	828
Lưu lượng gió danh định	cfm (m³/h)	7,760 (13,180)

THÔNG SỐ MOTOR

Hạng mục	Đơn vị	Giá trị
Loại motor		TEFC
Số lượng motor		1
Công suất motor	hp (kW)	5 (3.7)
Công suất lắp đặt	hp (kW)	7.5 (5.5) / 10 (7.5)
Số cấp tốc độ		1
Điện áp	V/ph/Hz	380-415/3/50
RLA/LRA	A	8.0 / 63.0

THÔNG SỐ LỌC GIÓ

Hạng mục	Giá trị
Loại lọc	Washable
Số lượng	8
Kích thước lọc	16 × 20 × 1 in

KÍCH THƯỚC & KHỐI LƯỢNG DÀN LẠNH

Hạng mục	Đơn vị	Giá trị
Kích thước đóng kiện (C × R × C)	mm	1,500 × 2,100 × 1,290
Kích thước thực (C × R × C)	mm	1,219 × 1,808 × 1,040
Khối lượng đóng kiện	kg	402
Khối lượng tịnh	kg	335

THÔNG SỐ DÀN NÓNG (RAUP250)

THÔNG SỐ HỆ THỐNG			RAUP250
Môi chất lạnh			R407C
Số mạch lạnh			1
Kiểu kết nối ống			Brazed
Lượng môi chất nạp	lb (kg)	44 (20)
Kích thước ống hút	in (mm)	2-1/8 (53.98)
Kích thước ống lỏng	in (mm)	7/8 (22.23)

THÔNG SỐ MÁY NÉN

Hạng mục	Đơn vị	Giá trị
Loại máy nén		Scroll
Số lượng		2
Model máy nén		13T-13T
Tốc độ quay	rpm	2900
RLA/LRA (mỗi máy)	A	22.9 / 145.0

THÔNG SỐ COIL DÀN NÓNG

Hạng mục	Đơn vị	Giá trị
Đường kính ống đồng	in (mm)	3/8 (9.5)
Số hàng coil		3
Mật độ cánh tản nhiệt	fins/in	12

THÔNG SỐ QUẠT

Hạng mục	Đơn vị	Giá trị
Loại quạt		Propeller
Số lượng quạt		2
Kiểu truyền động		Direct Drive
Lưu lượng gió	cfm (m³/h)	11,500 (19,538)

THÔNG SỐ MOTOR

Hạng mục	Đơn vị	Giá trị
Số lượng motor		2
Công suất motor	hp (kW)	0.4 (0.3)
Số cấp tốc độ		1
Tốc độ quay	rpm	875
RLA/LRA mỗi motor	A	1.32 / 2.80

KÍCH THƯỚC & KHỐI LƯỢNG DÀN NÓNG

Hạng mục	Đơn vị	Giá trị
Kích thước đóng kiện (C × R × C)	mm	1,700 × 2,620 × 1,420
Kích thước thực (C × R × C)	mm	1,465 × 2,294 × 1,222
Khối lượng đóng kiện	lb (kg)	1,420 (644)
Khối lượng tịnh	lb (kg)	1,356 (624)
