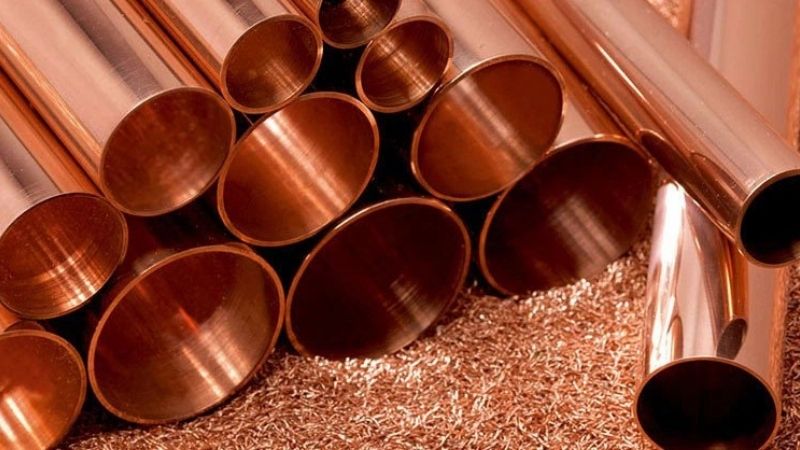

Ống đồng là thành phần quan trọng trong hệ thống điều hòa công nghiệp, chịu trách nhiệm dẫn môi chất lạnh (gas lạnh như R410A, R32) giữa dàn nóng và dàn lạnh, đảm bảo hiệu suất làm lạnh ổn định. Trong môi trường công nghiệp khắc nghiệt tại các khu công nghiệp (KCN) như Hòa Khánh (Đà Nẵng), Phú Tài (Bình Định) hay Bình Xuyên (Vĩnh Phúc), việc chọn ống đồng đúng tiêu chuẩn giúp tránh rò rỉ gas, giảm tiêu thụ năng lượng và kéo dài tuổi thọ hệ thống. ITESIC, với hơn 30 năm kinh nghiệm, cung cấp dịch vụ lắp đặt điều hòa từ Trane, Carrier, Dunham Bush, và Frimec, kèm tư vấn ống đồng chất lượng cao. Bài viết này sẽ hướng dẫn chọn ống đồng cho điều hòa đúng tiêu chuẩn, các loại phổ biến và lưu ý quan trọng để doanh nghiệp áp dụng.
>> Đọc thêm: Thiết bị chính trong hệ điều hòa công nghiệp gồm gì?

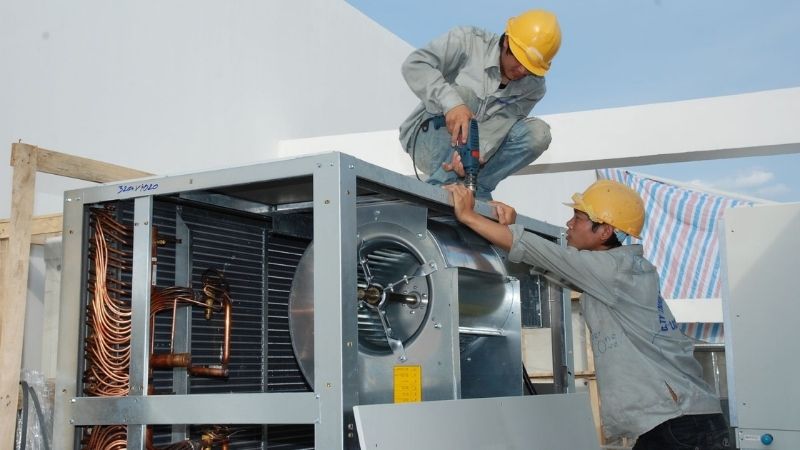

Vai Trò Của Ống Đồng Trong Hệ Thống Điều Hòa Công Nghiệp
Ống đồng dẫn môi chất lạnh dưới áp suất cao (lên đến 40 bar), chịu nhiệt độ từ -20°C đến 100°C, và chống ăn mòn từ môi trường ẩm ướt hoặc bụi bẩn. Nếu chọn sai loại ống, có thể dẫn đến rò rỉ gas, giảm hiệu suất làm lạnh lên đến 20% hoặc hỏng máy nén. Theo tiêu chuẩn TCVN 6290:2018 (Việt Nam) và ASTM B280 (quốc tế), ống đồng phải đạt độ tinh khiết 99.9% đồng, không tạp chất và chịu áp lực tốt.

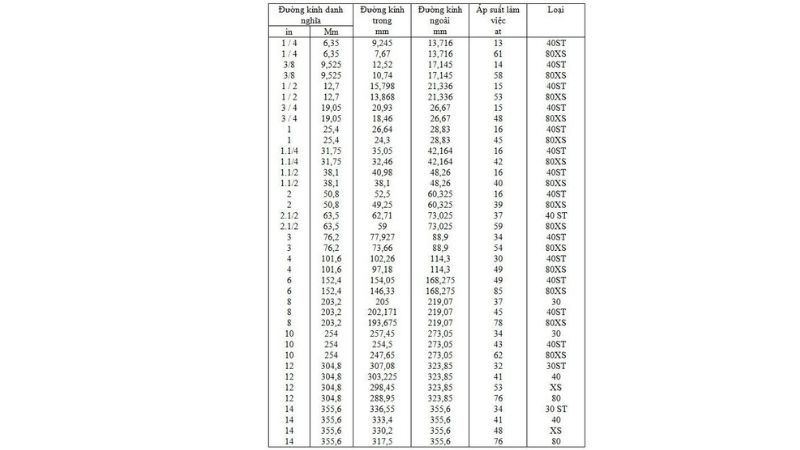

Các Tiêu Chuẩn Chọn Ống Đồng Cho Điều Hòa
Khi chọn ống đồng, cần xem xét các yếu tố sau để đảm bảo đúng tiêu chuẩn:
1. Độ Dày Ống Đồng
- Tiêu chuẩn: Độ dày từ 0.6mm đến 1.0mm tùy đường kính và công suất hệ thống. Ống mỏng hơn (0.6mm) dùng cho đường kính nhỏ, ống dày (1.0mm) cho hệ thống lớn để chịu áp suất cao.
- Lý do: Độ dày đảm bảo ống không bị nứt hoặc biến dạng dưới áp lực gas lạnh. Ví dụ, trong hệ VRF công suất 10HP, dùng ống dày 0.8mm để tránh rò rỉ.
- Khuyến nghị: Chọn ống dày ít nhất 0.8mm cho môi trường công nghiệp để chịu rung động và nhiệt độ cao.
2. Đường Kính Ống Đồng
- Tiêu chuẩn: Đường kính ngoài từ 6.35mm (1/4 inch) đến 41.28mm (1-5/8 inch), tùy theo công suất máy và khoảng cách lắp đặt.
- Ống gas (áp suất cao): 6.35-12.7mm.
- Ống nước (áp suất thấp): 9.52-19.05mm.
- Lý do: Đường kính đúng đảm bảo lưu lượng gas lạnh tối ưu, tránh tắc nghẽn hoặc mất áp suất. Ví dụ, cho hệ chiller 50HP tại KCN Phú Tài (Bình Định), dùng ống 19.05mm cho đường gas.
- Khuyến nghị: Tính toán dựa trên bảng công suất nhà sản xuất (Trane, Carrier) và khoảng cách dàn nóng-lạnh (không vượt 50m để tránh mất hiệu suất).
3. Loại Ống Đồng
- Ống cuộn (coil): Linh hoạt, dễ uốn cong, dùng cho lắp đặt phức tạp. Tiêu chuẩn: ASTM B68, độ dài cuộn 15-30m.
- Ống thẳng (straight): Cứng cáp, dùng cho đường ống dài thẳng. Tiêu chuẩn: ASTM B88, độ dài 5-6m.
- Lý do: Ống cuộn phù hợp cho hệ VRF đa dàn lạnh tại nhà xưởng KCN Hòa Cầm (Đà Nẵng), ống thẳng cho hệ Rooftop Unit trên mái nhà.
- Khuyến nghị: Chọn ống cuộn cho khoảng cách ngắn, ống thẳng cho hệ thống lớn để dễ thi công.
4. Chất Lượng Và Chứng Nhận
- Tiêu chuẩn: Ống đồng phải đạt chứng nhận CO/CQ, độ tinh khiết CU-DHP (99.9% đồng phosphor deoxidized). Thương hiệu uy tín: Toa Goku (Nhật Bản), Mueller (Mỹ), hoặc Hailiang (Trung Quốc đạt chuẩn).
- Lý do: Ống kém chất lượng dễ bị oxy hóa, rò rỉ gas sau 1-2 năm sử dụng.
- Khuyến nghị: Kiểm tra nhãn mác, kiểm tra độ bóng bề mặt và không có vết nứt. Trong hệ thống Carrier tại KCN Bình Xuyên (Vĩnh Phúc), dùng ống đạt ASTM để chịu áp suất cao.
Bảng Tham Khảo Chọn Ống Đồng Theo Công Suất Điều Hòa
| Công Suất (HP) | Đường Kính Gas (mm) | Đường Kính Nước (mm) | Độ Dày (mm) | Loại Ống Khuyến Nghị |
|---|---|---|---|---|
| 5-10 | 9.52 | 6.35 | 0.8 | Cuộn |
| 10-20 | 12.7 | 9.52 | 0.8-1.0 | Cuộn hoặc thẳng |
| 20-50 | 19.05 | 12.7 | 1.0 | Thẳng |
| Trên 50 | 25.4 | 19.05 | 1.0 | Thẳng |
Lưu ý: Bảng dựa trên tiêu chuẩn Carrier/Trane; điều chỉnh theo khoảng cách và môi trường.
Lưu Ý Khi Chọn Và Lắp Đặt Ống Đồng
- Môi trường sử dụng: Tại KCN ven biển như Cái Lân (Quảng Ninh), chọn ống chống ăn mòn với lớp bảo vệ thêm.
- Cách nhiệt: Luôn bọc gen cách nhiệt (cao su non dày 13-19mm) để tránh ngưng tụ nước và mất nhiệt.
- Kiểm tra rò rỉ: Sau lắp đặt, dùng máy dò rò rỉ gas để kiểm tra, đảm bảo áp suất ổn định.
- Chi phí: Ống đồng chiếm 10-15% chi phí lắp đặt; chọn loại đúng tiêu chuẩn để tránh sửa chữa tốn kém.
- Tuân thủ quy định: Theo QCVN 02:2021/BKHCN, ống phải chịu thử áp lực 3 lần áp suất làm việc.
ITESIC – Đơn Vị Tư Vấn Và Lắp Đặt Với Ống Đồng Đúng Tiêu Chuẩn
ITESIC, với hơn 30 năm kinh nghiệm, cung cấp ống đồng chính hãng và dịch vụ lắp đặt điều hòa công nghiệp từ Trane, Carrier, Dunham Bush, và Frimec. Chúng tôi tư vấn chọn ống đồng đúng tiêu chuẩn, đảm bảo hệ thống vận hành bền bỉ tại các KCN và nhà xưởng Việt Nam. Các dịch vụ nổi bật:
- Tư vấn miễn phí: Khảo sát và đề xuất ống đồng phù hợp với công suất hệ thống.
- Lắp đặt chuyên nghiệp: Thi công nhanh chóng, kiểm tra rò rỉ và cách nhiệt đầy đủ.
- Bảo hành dài hạn: Bảo hành 5-7 năm cho hệ thống và vật tư.
- Hỗ trợ toàn quốc: Giao ống đồng tận nơi, bảo trì 24/7.
Dự Án Tiêu Biểu Của ITESIC
- Nhà máy An Trung, Hải Dương: Sử dụng ống đồng cuộn dày 0.8mm cho VRF Trane, tiết kiệm năng lượng 25%.
- Tòa nhà d2 Giảng Võ, Hà Nội: Ống thẳng ASTM cho hệ Carrier VRF, chịu áp suất cao.
- Tòa nhà Viettel, Thừa Thiên Huế: Ống đồng cách nhiệt giúp hệ AHU vận hành bền bỉ.
