Hệ Thống Điều Hòa Âm Trần: Nguyên Lý và Thiết Kế

Hệ thống điều hòa âm trần là một trong những giải pháp làm lạnh và sưởi ấm phổ biến, được ưa chuộng trong các công trình hiện đại nhờ tính thẩm mỹ, hiệu suất cao, và khả năng tiết kiệm không gian. Với thiết kế giấu trần, hệ thống điều hòa âm trần mang lại không gian làm việc hoặc sinh hoạt thoải mái, phù hợp cho các tòa nhà văn phòng, khách sạn, nhà hàng, và nhà ở cao cấp. Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, quy trình thiết kế điều hòa âm trần, ưu điểm, ứng dụng thực tế, và các yếu tố cần cân nhắc để triển khai hệ thống hiệu quả.

Hệ Thống Điều Hòa Âm Trần Là Gì?

Hệ thống điều hòa âm trần là loại điều hòa không khí được lắp đặt âm vào trần nhà, với dàn lạnh được giấu hoàn toàn hoặc chỉ lộ ra mặt nạ thẩm mỹ. Hệ thống này thường được tích hợp trong các giải pháp điều hòa trung tâm như VRF (Variable Refrigerant Flow) hoặc nối ống gió, cho phép làm lạnh/sưởi ấm nhiều khu vực trong công trình. Các thương hiệu hàng đầu như Trane, Carrier, và Dunham-Bush cung cấp các dòng điều hòa âm trần với công nghệ Inverter, đảm bảo hiệu suất năng lượng và vận hành êm ái.

Các Thành Phần Chính

• Dàn nóng: Đặt ngoài trời, chứa máy nén, dàn ngưng tụ, và quạt gió để giải nhiệt.
• Dàn lạnh âm trần: Lắp trong trần giả, thường là loại cassette (4 hướng thổi) hoặc nối ống gió (1-2 hướng thổi).
• Hệ thống đường ống môi chất lạnh: Kết nối dàn nóng và dàn lạnh, truyền môi chất lạnh (R410A, R32).
• Hệ thống ống gió (nếu có): Phân phối không khí lạnh đến các khu vực qua các miệng gió.
• Hệ thống điều khiển: Bao gồm điều khiển từ xa, bảng điều khiển gắn tường, hoặc tích hợp BMS (Building Management System) cho công trình lớn.

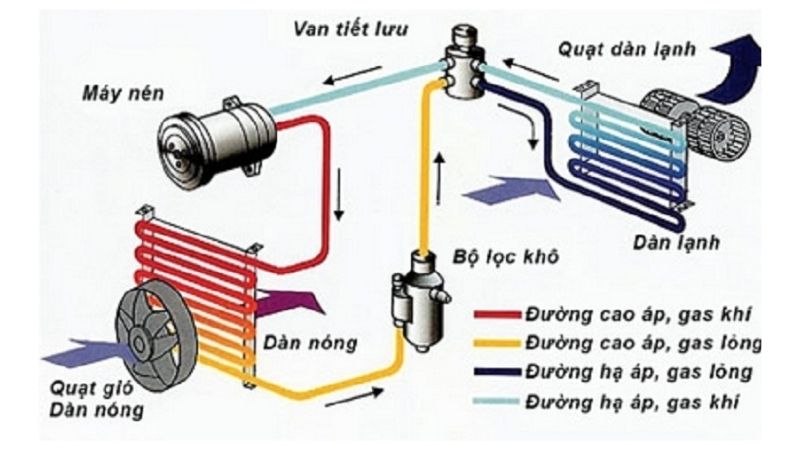

Nguyên Lý Hoạt Động Của Hệ Thống Điều Hòa Âm Trần

Hệ thống điều hòa âm trần hoạt động dựa trên chu trình nén hơi, tương tự các hệ thống điều hòa khác, nhưng được tối ưu hóa để phân phối không khí hiệu quả và thẩm mỹ:

1. Nén: Máy nén trong dàn nóng nén môi chất lạnh từ trạng thái khí áp suất thấp thành khí áp suất cao, làm tăng nhiệt độ.
2. Ngưng tụ: Môi chất khí nóng đi qua dàn ngưng tụ, được làm mát bằng quạt gió, chuyển thành trạng thái lỏng.
3. Giãn nở: Môi chất lỏng đi qua van tiết lưu điện tử (EEV) trong dàn lạnh, giảm áp suất và nhiệt độ, trở thành hỗn hợp lỏng-khí.
4. Bay hơi: Tại dàn lạnh âm trần, môi chất hấp thụ nhiệt từ không khí trong phòng, làm mát không khí, sau đó quay lại dàn nóng để tiếp tục chu trình.

Không khí lạnh được phân phối qua các miệng gió (cassette) hoặc ống gió (nối ống gió), đảm bảo luồng khí đồng đều và không chiếm không gian sử dụng. Công nghệ Inverter trong hệ thống điều hòa âm trần điều chỉnh công suất máy nén theo nhu cầu thực tế, giúp tiết kiệm 30-40% năng lượng so với hệ thống không biến tần.

Ưu Điểm Của Hệ Thống Điều Hòa Âm Trần

1. Tính Thẩm Mỹ Cao

Hệ thống điều hòa âm trần được giấu hoàn toàn trong trần giả, chỉ để lại mặt nạ hoặc miệng gió, mang lại vẻ đẹp hiện đại và không chiếm không gian sử dụng. Điều này đặc biệt phù hợp cho các công trình như văn phòng, khách sạn, và nhà hàng cao cấp.

2. Hiệu Suất Năng Lượng

Các dòng hệ thống điều hòa âm trần từ Trane hoặc Carrier tích hợp công nghệ Inverter, đạt chỉ số EER 9,8-10,9, giúp giảm chi phí điện năng, đặc biệt trong các công trình sử dụng điều hòa liên tục.

3. Phân Phối Không Khí Đồng Đều

Hệ thống cassette 4 hướng thổi hoặc nối ống gió đảm bảo không khí lạnh được phân phối đồng đều, tránh hiện tượng nóng/lạnh không đều trong không gian lớn.

4. Vận Hành Êm Ái

Hệ thống điều hòa âm trần có độ ồn thấp (dưới 30 dB), phù hợp cho các không gian yêu cầu sự yên tĩnh như phòng họp, phòng ngủ, hoặc nhà hàng.

5. Linh Hoạt Trong Ứng Dụng

Có thể tích hợp với hệ thống điều hòa trung tâm (VRF, Chiller) hoặc sử dụng độc lập (Multi-Split), phù hợp cho cả công trình nhỏ và lớn.

Quy Trình Thiết Kế Điều Hòa Âm Trần

1. Khảo Sát Mặt Bằng

Thiết kế điều hòa âm trần bắt đầu với việc khảo sát mặt bằng để thu thập thông tin chi tiết:

• Diện tích và chiều cao trần: Đo kích thước phòng/tầng (m²) và chiều cao trần (thường cần 25-30 cm cho trần giả).
• Cấu trúc trần: Xác định loại trần (thạch cao, nhôm, hoặc gỗ) và khả năng chịu tải của trần.
• Vị trí lắp đặt dàn lạnh: Đảm bảo dàn lạnh được đặt ở vị trí trung tâm để phân phối không khí đều.
• Vị trí dàn nóng: Cần không gian thông thoáng, dễ bảo trì, và cách xa khu vực sinh hoạt để giảm tiếng ồn.

Công cụ sử dụng: Thước laser, máy đo nhiệt độ/độ ẩm, và bản vẽ kiến trúc.

2. Tính Toán Tải Lạnh

Tính toán tải lạnh là bước quan trọng để chọn công suất phù hợp cho hệ thống điều hòa âm trần:

• Tải nhiệt từ môi trường: Nhiệt độ ngoài trời, ánh sáng mặt trời qua cửa kính, và độ cách nhiệt của tường/trần.
• Tải nhiệt từ con người: Mỗi người sinh ra 100-150W nhiệt, cần tính dựa trên số lượng người sử dụng.
• Tải nhiệt từ thiết bị: Máy tính, đèn, và thiết bị văn phòng.
• Phương pháp: Sử dụng Manual J (dân dụng) hoặc Manual N (thương mại) để tính công suất (BTU/giờ).

Ví dụ: Một văn phòng 200m² với 20 nhân viên cần khoảng 24,000-36,000 BTU/giờ (2-3HP) cho mỗi dàn lạnh âm trần.

3. Lựa Chọn Loại Dàn Lạnh Âm Trần

Có hai loại dàn lạnh âm trần phổ biến:

• Cassette 4 hướng thổi: Phù hợp cho không gian lớn, như sảnh khách sạn hoặc văn phòng open-space.
• Nối ống gió: Lý tưởng cho không gian dài hoặc nhiều phòng, như nhà hàng hoặc chung cư.

Yếu tố cân nhắc:

• Cassette: Thẩm mỹ cao, dễ lắp đặt, nhưng cần trần giả đủ sâu.
• Nối ống gió: Linh hoạt trong phân phối không khí, nhưng yêu cầu hệ thống ống gió phức tạp.

4. Thiết Kế Hệ Thống Đường Ống Và Ống Gió

• Đường ống môi chất lạnh: Đảm bảo khoảng cách giữa dàn nóng và dàn lạnh dưới 50-100m (tùy hệ thống VRF hoặc Multi-Split), tránh rò rỉ môi chất.
• Hệ thống ống gió (nếu có): Thiết kế đường ống gió để giảm tổn thất áp suất và đảm bảo luồng khí đồng đều.
• Hệ thống thoát nước ngưng: Lắp đặt ống thoát nước ngưng để tránh rò rỉ hoặc tắc nghẽn.

Công cụ sử dụng: AutoCAD để vẽ sơ đồ đường ống, phần mềm BIM để mô phỏng hệ thống.

5. Tích Hợp Hệ Thống Điều Khiển

Thiết kế điều hòa âm trần cần tích hợp hệ thống điều khiển để tối ưu hóa vận hành:

• Điều khiển từ xa: Mỗi dàn lạnh đi kèm remote để điều chỉnh nhiệt độ riêng lẻ.
• Điều khiển trung tâm: Tích hợp với BMS để quản lý toàn bộ hệ thống, phù hợp cho công trình lớn.
• Công nghệ Inverter: Điều chỉnh công suất máy nén, tiết kiệm năng lượng và giảm độ ồn.

6. Đánh Giá Tính Thẩm Mỹ Và An Toàn

• Thẩm mỹ: Đảm bảo mặt nạ cassette hoặc miệng gió nối ống gió hài hòa với nội thất công trình.
• An toàn: Tuân thủ quy định về điện (TCVN 7447) và phòng cháy chữa cháy khi lắp đặt dàn nóng và đường ống.

7. Lập Dự Toán Và Kế Hoạch Thi Công

• Dự toán chi phí: Bao gồm chi phí thiết bị (50-200 triệu đồng cho hệ thống VRF), lắp đặt, và bảo trì.
• Kế hoạch thi công: Thời gian lắp đặt thường từ 1-2 tuần cho hệ thống âm trần nhỏ, 2-4 tuần cho công trình lớn.
• Báo cáo thiết kế: Trình bày sơ đồ kỹ thuật, công suất, và lợi ích của hệ thống điều hòa âm trần cho khách hàng.

Ứng Dụng Của Hệ Thống Điều Hòa Âm Trần

• Tòa nhà văn phòng: Hệ thống điều hòa âm trần cassette hoặc nối ống gió đảm bảo thẩm mỹ và phân phối không khí đồng đều.
• Khách sạn: Dàn lạnh âm trần mang lại không gian sang trọng, vận hành êm ái cho phòng khách.
• Nhà hàng và quán cà phê cao cấp: Thiết kế giấu trần phù hợp với không gian hiện đại, không chiếm diện tích.
• Chung cư cao cấp: Phù hợp cho các căn hộ lớn cần làm lạnh nhiều phòng.
• Trung tâm thương mại: Kết hợp với VRF để kiểm soát nhiệt độ linh hoạt cho các cửa hàng và khu vực chung.

Hệ thống điều hòa âm trần là giải pháp lý tưởng cho các công trình hiện đại nhờ tính thẩm mỹ, hiệu suất cao, và khả năng phân phối không khí đồng đều. Quy trình thiết kế điều hòa âm trần đòi hỏi sự chính xác từ khảo sát, tính toán tải lạnh, đến lựa chọn hệ thống phù hợp. Bằng cách tuân thủ các bước thiết kế và hợp tác với nhà thầu uy tín, bạn có thể đảm bảo hệ thống vận hành hiệu quả và bền bỉ.
