Hệ thống VRF (Variable Refrigerant Flow) đa dàn lạnh là giải pháp điều hòa trung tâm hiện đại nhất hiện nay cho nhà xưởng, văn phòng, khách sạn, bệnh viện và tòa nhà lớn. Khác với điều hòa thông thường “một nóng – một lạnh”, VRF cho phép 1 dàn nóng kết nối đồng thời 8 – 64 dàn lạnh với khả năng làm lạnh riêng biệt từng khu vực. ITESIC, với hơn 30 năm kinh nghiệm, chuyên thiết kế và thi công hệ VRF chính hãng từ Carrier và Trane – hai thương hiệu hàng đầu thế giới mà chúng tôi phân phối độc quyền tại Việt Nam. Bài viết này sẽ trình bày sơ đồ nguyên lý hệ thống VRF đa dàn lạnh một cách dễ hiểu nhất, kèm hình minh họa và ứng dụng thực tế tại các KCN.
>> Đọc thêm: Cấu tạo điều hòa công nghiệp gồm những gì?
Sơ Đồ Nguyên Lý Cơ Bản Của Hệ Thống VRF Đa Dàn Lạnh
DÀN NÓNG (Carrier / Trane)
┌──────────────┐
Gas cao áp│ │Gas thấp áp
◄─────────────┤ Máy nén ├─────────────►
│ Biến tần │
Gas cao áp │ Van 4 chiều │ Gas thấp áp
◄────────────┤ (chế độ lạnh)├─────────────►
└──────┬───────┘
│
Ống phân nhánh (Refnet Joint)
│
┌───────────────────────────┼───────────────────────────┐
│ │ │
DÀN LẠNH 1 DÀN LẠNH 2 DÀN LẠNH N
(Phòng A – 24°C) (Phòng B – 20°C) (Phòng N – 26°C)
│ │ │
Van EEV 1 Van EEV 2 Van EEV N
(điều chỉnh lưu lượng) (điều chỉnh lưu lượng) (điều chỉnh lưu lượng)
Nguyên Lý Hoạt Động Chi Tiết (Chế Độ Làm Lạnh)
- Máy nén biến tần (dàn nóng Carrier/Trane)
– Nén gas lạnh (R410A/R32) từ áp suất thấp → cao, nhiệt độ cao. - Dàn ngưng tụ (dàn nóng)
– Thải nhiệt ra môi trường ngoài trời → gas chuyển từ hơi quá nhiệt → lỏng áp suất cao. - Van 4 chiều
– Ở chế độ lạnh: mở đường cho gas lỏng đi về các dàn lạnh. - Ống phân nhánh Refnet Joint
– Phân chia gas lỏng áp suất cao đến từng dàn lạnh (tối đa 64 dàn). - Van tiết lưu điện tử EEV tại mỗi dàn lạnh
– “Trái tim” của VRF đa dàn lạnh!
– EEV điều chỉnh chính xác lưu lượng gas vào từng dàn lạnh theo nhu cầu thực tế.
– Ví dụ: Phòng A cần 24°C → EEV mở ít; Phòng B cần 20°C → EEV mở nhiều hơn. - Dàn bay hơi (dàn lạnh)
– Gas lỏng giãn nở → hấp thụ nhiệt từ không khí phòng → làm mát. - Gas hút trở về dàn nóng
– Hơi áp suất thấp theo đường hút riêng trở về máy nén → hoàn thành chu trình.
Ưu Điểm Nổi Bật Của Hệ VRF Carrier & Trane Tại ITESIC
| Tiêu chí | VRF Carrier / Trane | Hệ thống thông thường |
|---|---|---|
| Số dàn lạnh/dàn nóng | 1 nóng – 64 lạnh | 1 nóng – 1 lạnh |
| Làm lạnh riêng biệt | Có (từng phòng nhiệt độ khác nhau) | Không |
| Tiết kiệm điện | 30-50% (inverter + EEV thông minh) | Chỉ 10-20% |
| Độ ồn dàn lạnh | 19-38 dB | Cao hơn |
| Khoảng cách ống đồng | Tối đa 150-175 m | Hạn chế |

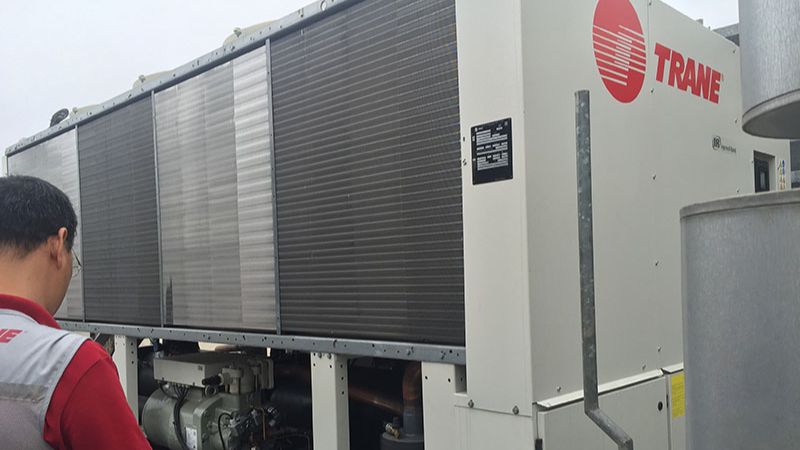

Ứng Dụng Thực Tế Do ITESIC Thi Công
- Nhà máy An Trung – Hải Dương: 1 dàn nóng Trane 80HP + 96 dàn lạnh âm trần → mỗi khu sản xuất nhiệt độ riêng.
- Tòa nhà d2 Giảng Võ – Hà Nội: Hệ Carrier Heat Recovery 120HP + 150 dàn lạnh → vừa làm lạnh vừa sưởi đồng thời.
- Khách sạn 5 sao Đà Nẵng: Carrier VRF 3 ống → phòng khách 24°C, phòng gym 18°C, phòng họp 22°C cùng lúc.
ITESIC – Chuyên Gia VRF Carrier & Trane Tại Việt Nam
Chúng tôi chỉ cung cấp và thi công 4 thương hiệu chính hãng: Trane, Carrier, Dunham Bush, Frimec. Với hệ VRF, ITESIC cam kết:
- Thiết kế sơ đồ nguyên lý & bản vẽ 3D miễn phí
- Cung cấp chính hãng Carrier & Trane
- Thi công đúng tiến độ, test áp suất & hút chân không chuẩn
- Bảo hành 5-7 năm, bảo trì 24/7, tích hợp BMS
Hệ thống VRF đa dàn lạnh Carrier & Trane không chỉ là điều hòa – mà là giải pháp thông minh giúp bạn kiểm soát nhiệt độ từng khu vực, tiết kiệm điện tối đa và mang lại môi trường làm việc hoàn hảo.
