Tìm hiểu chung về điều hòa công nghiệp
Điều hòa công nghiệp là hệ thống làm mát có quy mô lớn, được thiết kế để duy trì nhiệt độ, độ ẩm và chất lượng không khí ổn định trong những không gian có diện tích rộng như nhà máy, khu công nghiệp, trung tâm thương mại, bệnh viện hay tòa nhà cao tầng. Khác với điều hòa dân dụng chỉ phục vụ một hoặc vài phòng nhỏ, điều hòa công nghiệp hoạt động dựa trên các thiết bị chuyên biệt, kết hợp nhiều công nghệ để tối ưu hiệu suất và tiết kiệm năng lượng.
Bên cạnh chức năng làm lạnh, điều hòa công nghiệp còn giúp lọc sạch bụi bẩn, cung cấp lượng gió tươi cần thiết và đảm bảo môi trường làm việc thoải mái, phù hợp với tiêu chuẩn kỹ thuật của từng ngành nghề.
Phạm vi sử dụng của điều hòa công nghiệp
Điều hòa công nghiệp thường được ứng dụng trong những công trình quy mô lớn, nơi yêu cầu công suất làm lạnh mạnh mẽ và ổn định.
Trong các khu công nghiệp hoặc nhà máy sản xuất, hệ thống này giúp duy trì điều kiện nhiệt độ tối ưu cho máy móc hoạt động, tránh tình trạng quá nóng gây hỏng hóc, đồng thời bảo đảm sức khỏe cho người lao động.
Ngoài khu vực sản xuất, điều hòa công nghiệp còn được triển khai trong các tòa nhà thương mại và trung tâm mua sắm. Ở những không gian này, lượng người ra vào rất đông, sinh nhiệt nhiều và dễ gây ngột ngạt. Hệ thống điều hòa công nghiệp không chỉ đảm bảo nhiệt độ dễ chịu mà còn cung cấp không khí trong lành, giảm tải lượng CO₂ và bụi bẩn.
Trong lĩnh vực y tế và giáo dục, điều hòa công nghiệp cũng đóng vai trò quan trọng. Ở bệnh viện, hệ thống này giúp duy trì môi trường vô trùng, hạn chế vi khuẩn lây lan và tạo không gian phục hồi tốt cho bệnh nhân. Trong trường học, đặc biệt là các giảng đường lớn, điều hòa công nghiệp giúp đảm bảo không khí dễ chịu, hỗ trợ việc dạy và học hiệu quả. Có thể thấy, điều hòa công nghiệp không chỉ là thiết bị làm lạnh đơn thuần mà còn là yếu tố quyết định đến chất lượng môi trường sống và làm việc.
Các hệ thống điều hòa công nghiệp phổ biến
Hiện nay, ba hệ điều hòa công nghiệp phổ biến nhất là VRF, Chiller, và AHU. Mỗi hệ thống có đặc điểm, cấu tạo và nguyên lý vận hành riêng, phù hợp với từng loại công trình khác nhau.
Hệ thống điều hòa trung tâm VRF
Điều hòa trung tâm VRF là gì?
Hệ thống VRF (Variable Refrigerant Flow) hay còn gọi là điều hòa lưu lượng môi chất biến đổi, là hệ thống điều hòa trung tâm hiện đại, thường được sử dụng trong các tòa nhà văn phòng, khách sạn, trung tâm thương mại. òa nhà cao tầng, nơi cần điều chỉnh nhiệt độ độc lập từng phòng nhưng vẫn đảm bảo thẩm mỹ và tiết kiệm chi phí vận hành.
Điều hòa trung tâm VRF có dải công suất trung bình lớn, thường từ 8 HP (~72.000 BTU) đến 80 HP (~720.000 BTU), đáp ứng nhu cầu làm lạnh cho các công trình có nhiều không gian riêng biệt. Một hệ thống VRV/VRF gồm ba thành phần chính: dàn nóng, dàn lạnh, cùng hệ thống đường ống và phụ kiện kết nối.
- Dàn nóng (Outdoor Unit): Là cụm thiết bị trao đổi nhiệt chính, bên trong chứa máy nén biến tần và các linh kiện phụ trợ của hệ thống. Máy nén thường sử dụng công nghệ xoắn ốc (scroll compressor) hoặc ly tâm, giúp điều chỉnh công suất linh hoạt theo tải nhiệt thực tế. Dàn nóng được lắp đặt bên ngoài tòa nhà, đảm nhận vai trò cung cấp môi chất lạnh cho toàn bộ hệ thống.
- Dàn lạnh (Indoor Unit): Có nhiều kiểu dáng và công suất khác nhau, tương tự các dàn lạnh của máy điều hòa cục bộ. Một dàn nóng có thể kết nối đồng thời với nhiều dàn lạnh, miễn sao tổng công suất của các dàn lạnh nằm trong khoảng 50% – 130% công suất của dàn nóng. Hiện nay, một hệ thống VRV/VRF có thể kết nối tối đa 64 dàn lạnh, cho phép điều chỉnh nhiệt độ độc lập ở từng khu vực.
- Hệ thống ống đồng và dây điều khiển: Dàn nóng và dàn lạnh được nối với nhau bằng hệ thống ống đồng chuyên dụng. Tại các điểm phân nhánh, người ta sử dụng các bộ chia gas REFNET, giúp tối ưu dòng môi chất và đảm bảo hiệu suất hoạt động ổn định. Ngoài ra, dây điều khiển tín hiệu kết nối giữa dàn nóng và dàn lạnh cũng được tích hợp, giúp hệ thống vận hành đồng bộ.
Ưu điểm của điều hòa VRF
- Một dàn nóng có thể kết nối nhiều dàn lạnh với kiểu dáng và công suất khác nhau. Tổng công suất các dàn lạnh có thể dao động linh hoạt trong khoảng 50% – 130% công suất dàn nóng, giúp tối ưu thiết kế và đáp ứng nhiều nhu cầu sử dụng khác nhau.
- Dễ dàng điều chỉnh công suất làm lạnh nhờ công nghệ máy nén biến tần. Bộ biến tần thay đổi tốc độ quay của máy nén, từ đó điều chỉnh lưu lượng môi chất lạnh tuần hoàn theo đúng tải nhiệt thực tế, tiết kiệm năng lượng tối đa. Hệ thống vẫn vận hành được ngay cả khi một số dàn lạnh gặp sự cố hoặc đang bảo trì. Điều này đảm bảo không gián đoạn hoàn toàn việc làm mát trong toàn bộ tòa nhà.
- Chiều dài và độ chênh cao lắp đặt linh hoạt: Tổng chiều dài đường ống có thể lên tới 100m, chênh lệch độ cao tối đa 50m giữa dàn nóng và dàn lạnh, và 15m giữa các dàn lạnh. Điều này rất phù hợp với các tòa nhà cao tầng hoặc công trình phức tạp.
- Đường ống kích thước nhỏ gọn, không chiếm nhiều không gian kỹ thuật, rất phù hợp cho các tòa nhà cao tầng hoặc công trình có diện tích lắp đặt hạn chế.
Nhược điểm của điều hòa VRF
- Hiệu quả giải nhiệt chưa tối ưu bằng hệ thống Chiller, vì VRV/VRF chủ yếu giải nhiệt bằng gió, không có tháp giải nhiệt nước nên công suất bị giới hạn.
- Số lượng dàn lạnh kết nối bị hạn chế, tối đa khoảng 64 dàn cho một dàn nóng. Do đó, hệ thống chỉ phù hợp với công trình quy mô vừa và lớn, không thích hợp cho các công trình siêu lớn như sân bay hay trung tâm thương mại cực rộng.
- Chi phí đầu tư ban đầu cao, đắt hơn so với hệ thống điều hòa cục bộ thông thường, nhất là đối với các dự án cần nhiều dàn lạnh.
- Khó bảo trì khi hỏng máy nén, vì một dàn nóng thường phục vụ nhiều dàn lạnh. Khi dàn nóng gặp sự cố lớn, toàn bộ khu vực sử dụng có thể bị ảnh hưởng.
Hệ thống điều hòa Chiller
Điều hòa Chiller là gì?
Điều hòa Chiller là hệ thống làm lạnh nước được ứng dụng phổ biến trong các công trình quy mô lớn. Thay vì trực tiếp làm lạnh không khí, Chiller sẽ làm lạnh nước xuống khoảng 7°C, sau đó nước lạnh được bơm qua hệ thống đường ống cách nhiệt đến các thiết bị trao đổi nhiệt như FCU (Fan Coil Unit) hoặc AHU (Air Handling Unit). Tại đây, không khí được xử lý về nhiệt độ và độ ẩm trước khi phân phối đến các khu vực sử dụng. Trong hệ thống này, nước đóng vai trò chất tải lạnh.
Chiller có hai loại chính: Chiller giải nhiệt gió và Chiller giải nhiệt nước. Loại giải nhiệt gió sử dụng dàn nóng đặt ngoài trời để tản nhiệt, trong khi loại giải nhiệt nước kết hợp thêm tháp giải nhiệt để tăng hiệu quả trao đổi nhiệt. Cấu tạo của hệ thống Chiller bao gồm các thành phần chính:
- Cụm máy lạnh Chiller: Gồm máy nén, dàn bay hơi, dàn ngưng tụ và van tiết lưu.
- Tháp giải nhiệt (dùng cho Chiller giải nhiệt nước) hoặc dàn giải nhiệt gió.
- Bơm nước lạnh tuần hoàn và bơm nước giải nhiệt.
- Bình giãn nở và hệ thống cấp nước bổ sung, duy trì áp suất và bù nước thất thoát.
- Hệ thống xử lý nước để ngăn đóng cặn và ăn mòn đường ống.
- Các dàn lạnh FCU và AHU để làm lạnh và phân phối không khí đến phòng.
Trong đó, FCU là dàn trao đổi nhiệt nhỏ gọn gồm ống đồng – cánh nhôm kết hợp quạt lồng sóc, thường đặt trong phòng hoặc hành lang. AHU cũng là dàn trao đổi nhiệt nhưng kích thước lớn hơn, thường lắp tại phòng kỹ thuật hoặc trên mái, dùng quạt ly tâm để phân phối gió qua hệ thống ống dẫn. AHU có thể đặt nằm ngang hoặc đứng tùy không gian lắp đặt.
Ưu điểm của điều hòa Chiller
- Dải công suất rất rộng, từ 5 TR (~60.000 BTU) đến hàng nghìn TR, đáp ứng nhu cầu làm mát cho những công trình diện tích hàng chục nghìn mét vuông.
- Đường ống nước lạnh nhỏ gọn, thuận tiện lắp đặt trong các tòa nhà cao tầng hoặc công sở có không gian kỹ thuật hạn chế.
- Hiệu suất hoạt động ổn định, tuổi thọ cao, phù hợp cho các công trình vận hành liên tục.
- Có nhiều cấp giảm tải, giúp điều chỉnh công suất phù hợp với phụ tải thực tế, tiết kiệm điện năng khi hệ thống không chạy toàn tải. Với hệ thống lớn, nhiều cụm máy kết hợp cho khả năng điều chỉnh linh hoạt hơn.
- Tối ưu cho các công trình thương mại – công nghiệp quy mô lớn như bệnh viện, trung tâm thương mại, nhà máy sản xuất, sân bay.
Nhược điểm của điều hòa Chiller
- Chi phí đầu tư ban đầu cao, cần không gian lớn để lắp đặt cụm máy trung tâm, phòng máy, tháp giải nhiệt và hệ thống đường ống.
- Cần đội ngũ vận hành chuyên nghiệp, vì hệ thống phức tạp hơn VRF/VRV, bao gồm nhiều thiết bị phụ trợ như bơm, van, tháp giải nhiệt.
- Tiêu tốn diện tích cho đường ống nước lạnh, phòng máy và khu vực kỹ thuật, yêu cầu cơ sở hạ tầng quy mô đủ lớn để vận hành.
- Không linh hoạt cho các công trình nhỏ, vì công suất Chiller thường rất lớn, không phù hợp với nhu cầu thấp.

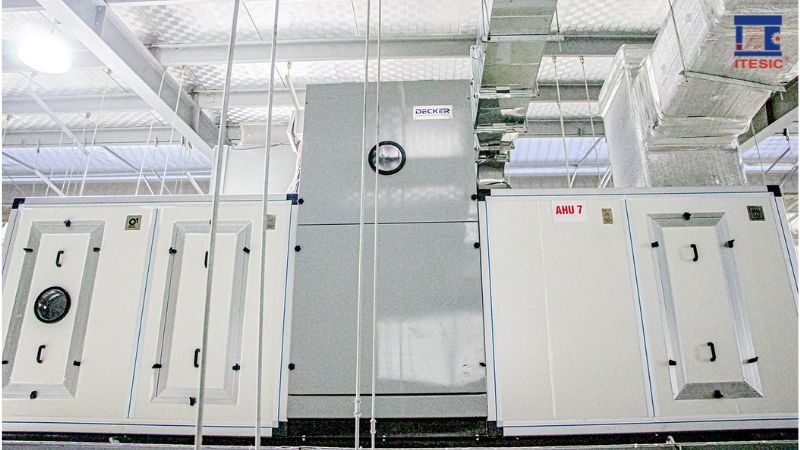

Hệ thống xử lý không khí AHU
Điều hòa AHU là gì?
Hệ thống AHU (Air Handling Unit) không phải là một hệ thống làm lạnh độc lập mà là thiết bị xử lý không khí trong các hệ thống điều hòa trung tâm, thường được lắp đặt kết hợp với Chiller để cung cấp gió mát đến các khu vực lớn. AHU không tự tạo ra lạnh mà sử dụng nước lạnh từ Chiller chạy qua dàn coil bên trong thiết bị, từ đó làm mát và xử lý không khí trước khi cấp vào không gian sử dụng.
Một AHU tiêu chuẩn có các bộ phận chính:
- Bộ lọc không khí: Dùng để loại bỏ bụi bẩn, vi khuẩn và các hạt lơ lửng, AHU thường có lọc thô nhưng riêng với các môi trường yêu cầu độ sạch cao thì cần lọc HEPA
- Dàn trao đổi nhiệt (Cooling/Heating Coil): Là bộ phận đảm bảo côn
- g việc làm lạnh hoặc gia nhiệt cho luồng không khí.
- Bộ phun ẩm hoặc khử ẩm: Kiểm soát độ ẩm theo yêu cầu.
- Quạt gió: Quạt gió dùng để hút hoặc thổi không khí đã xử lý qua hệ thống ống gió.
- Bộ phận chống rung: giúp cho việc hoạt động êm ái hơn cũng nhu tránh tạo ra
AHU thường được đặt trong phòng kỹ thuật hoặc trên mái của các tòa nhà, kết nối với hệ thống ống gió.
Ưu điểm của điều hòa AHU
- Cung cấp chất lượng không khí cao, AHU giúp cải thiện chất lượng không khí trong nhà, phù hợp với các công trình không gian rộng lớn yêu cầu độ sạch cao như bệnh viện, phòng thí nghiệm, nhà máy sản xuất thực phẩm hoặc dược phẩm.
- So với các dàn lạnh thông thường, AHU có công suất lớn, dễ bảo trì và có thể tùy chỉnh cấu hình, bổ sung các module đặc biệt như lọc HEPA, UV diệt khuẩn, xử lý khử mùi theo yêu cầu.
- AHU còn có thể cấp gió tươi từ bên ngoài, giúp không gian luôn thông thoáng, giảm nồng độ CO₂ và mùi khó chịu.
Nhược điểm của điều hòa AHU
- Hệ thống xử lý không khí AHU không tự tạo ra khí lạnh, bắt buộc phải kết hợp với hệ thống Chiller hoặc nguồn lạnh khác.
- Chiếm nhiều diện tích lắp đặt, hệ thống AHU yêu cầu cần phòng kỹ thuật hoặc không gian mái đủ rộng để đặt thiết bị và đường ống gió.
- Tiếng ồn quạt gió có thể gây ảnh hưởng, mặc dù đã được đặt cách xa khu vực sử dụng nhưng vẫn cần biện pháp cách âm.
