Trong thiết kế cơ điện (MEP) cho các công trình cao tầng, đặc biệt là tòa nhà văn phòng, hệ thống điều hòa không khí (HVAC) giữ vai trò trọng yếu trong việc đảm bảo sự thoải mái cho người sử dụng, ổn định môi trường làm việc, đồng thời góp phần nâng cao giá trị khai thác và vận hành của tòa nhà.
Những nguyên tắc cơ bản khi bố trí hệ thống lạnh cho tòa nhà văn phòng
Việc bố trí hệ thống lạnh không chỉ đơn thuần là lắp đặt máy lạnh ở mỗi phòng, mà là một bài toán kỹ thuật tổng thể gồm: chọn loại hệ thống phù hợp, phân vùng làm lạnh hợp lý, bố trí dàn lạnh/dàn nóng khoa học, thiết kế đường ống ngắn gọn, ít tổn thất áp, cấp gió tươi đủ tiêu chuẩn và tối ưu hóa kiểm soát nhiệt độ theo khu vực sử dụng.
Một thiết kế tốt sẽ đảm bảo:
- Tòa nhà đạt nhiệt độ ổn định 22–26°C trong toàn bộ thời gian vận hành.
- Độ ẩm trong khoảng 50–60%, không gây khó chịu cho người dùng.
- Hạn chế điểm nóng – lạnh cục bộ gây hao tổn điện năng.
- Tối ưu hóa diện tích trần kỹ thuật và chi phí thi công.
Lựa chọn hệ thống lạnh phù hợp với mô hình văn phòng
Tùy thuộc vào quy mô và mục đích sử dụng của tòa nhà văn phòng, các chủ đầu tư thường lựa chọn một trong ba hệ thống điều hòa không khí sau:

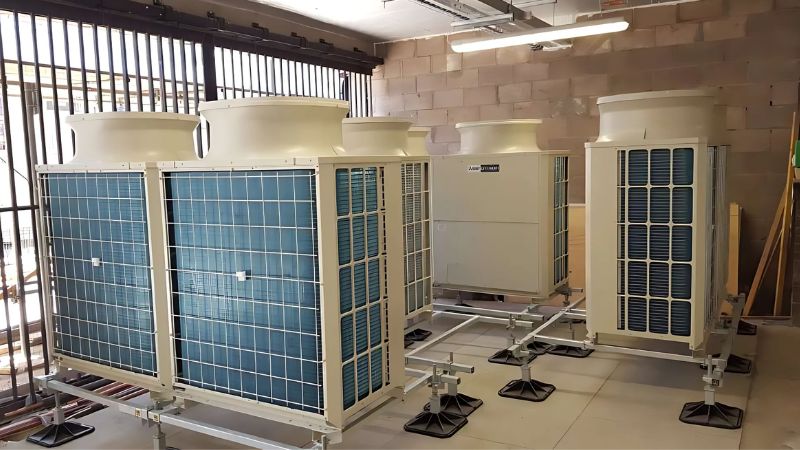

Hệ thống VRF/VRV – Giải pháp linh hoạt cho tòa nhà phân khu rõ ràng
Được xem là lựa chọn lý tưởng cho các tòa nhà văn phòng có chiều cao từ 5 đến 20 tầng, hệ thống điều hòa trung tâm biến tần đa vùng (VRF/VRV) đáp ứng tốt nhu cầu làm lạnh phân khu riêng biệt nhờ khả năng điều khiển độc lập từng dàn lạnh.
Với cấu trúc bao gồm một hoặc nhiều dàn nóng công suất lớn kết nối với hàng chục dàn lạnh thông qua mạng lưới ống đồng và hệ thống điều khiển trung tâm, hệ thống này mang lại sự linh hoạt tối đa trong vận hành và tiết kiệm năng lượng đáng kể nhờ công nghệ biến tần thông minh.
Thông thường, dàn nóng VRV được lựa chọn với dải công suất đa dạng từ 8HP đến 54HP, cho phép mở rộng dễ dàng theo nhu cầu sử dụng. Dàn lạnh có nhiều kiểu dáng như cassette âm trần bốn hướng thổi, giấu trần nối ống gió, treo tường hoặc tủ đứng, phù hợp với từng không gian chức năng như văn phòng làm việc, phòng họp, sảnh lễ tân, phòng giám đốc, pantry hay khu sinh hoạt chung.
Với ưu điểm nổi bật là khả năng điều chỉnh công suất theo tải thực tế, vận hành êm ái và tối ưu hóa điện năng, hệ thống VRF/VRV là lựa chọn lý tưởng cho những công trình cần tiết kiệm diện tích trần kỹ thuật, nhưng vẫn đảm bảo tính thẩm mỹ, hiệu suất cao và khả năng kiểm soát từng khu vực một cách chính xác.
Hệ thống Chiller – Giải pháp tối ưu cho cao ốc
Với những tòa nhà văn phòng cao tầng, diện tích sàn lớn, lưu lượng người sử dụng đông và yêu cầu kiểm soát nhiệt độ – độ ẩm nghiêm ngặt, hệ thống điều hòa trung tâm sử dụng nước lạnh (chiller) là lựa chọn vượt trội về mặt kỹ thuật và độ ổn định lâu dài.
Chiller hoạt động bằng cách làm lạnh nước trong một bồn chứa, sau đó bơm nước lạnh này đến các thiết bị xử lý không khí (AHU – Air Handling Unit hoặc FCU – Fan Coil Unit) được đặt tại từng tầng hoặc từng khu vực chức năng.
Cấu hình tiêu chuẩn thường bao gồm Chiller giải nhiệt nước Carrier 30RB với công suất từ 300 đến 600kW, hệ thống bơm tuần hoàn, van điều tiết lưu lượng, bình giãn nở và hệ thống đường ống nước lạnh có bảo ôn cách nhiệt toàn diện. Thiết bị AHU/FCU kết nối trực tiếp với hệ thống cấp – hồi gió giúp làm mát không khí tại từng khu vực theo lưu lượng định trước.
Ưu điểm lớn nhất của hệ thống chiller nằm ở khả năng vận hành ổn định trong thời gian dài, độ bền thiết bị cao, ít ảnh hưởng bởi điều kiện thời tiết, và đặc biệt là hiệu quả kiểm soát đồng đều nhiệt độ và độ ẩm cho toàn bộ tòa nhà. Tuy nhiên, đi kèm với đó là yêu cầu cao về không gian kỹ thuật để bố trí phòng máy trung tâm, bể nước và hệ thống bơm – một yếu tố cần được tính toán kỹ lưỡng ngay từ khâu thiết kế cơ sở.
Hệ thống điều hòa cục bộ – Giải pháp tiết kiệm cho mô hình nhỏ
Trong những trường hợp tòa nhà văn phòng có quy mô nhỏ (thường dưới 1.000m²), ít tầng, không phân khu phức tạp hoặc được cải tạo từ nhà phố cũ, hệ thống điều hòa cục bộ (loại multi hoặc treo tường) là lựa chọn phù hợp với chi phí đầu tư thấp và thi công nhanh chóng.
Mỗi phòng sẽ được bố trí một dàn lạnh riêng và kết nối với dàn nóng gần nhất, không cần mạng lưới điều khiển trung tâm hoặc hệ thống ống nước lạnh phức tạp.
Ưu điểm của mô hình này là dễ lắp đặt, dễ thay thế thiết bị khi cần và không yêu cầu không gian kỹ thuật lớn. Tuy nhiên, do không có sự kết nối và đồng bộ giữa các dàn lạnh nên hệ thống này khó kiểm soát nhiệt độ toàn tòa nhà một cách đồng đều, thường xảy ra hiện tượng lạnh cục bộ ở một số khu vực trong khi những khu vực khác lại thiếu mát, đặc biệt khi nhiều máy hoạt động cùng lúc gây tăng tải điện cục bộ.
Với những công trình không yêu cầu cao về kiểm soát môi trường, không gian vận hành đơn giản, hoặc là văn phòng nhỏ của các công ty startup, hệ thống điều hòa cục bộ vẫn là giải pháp tối ưu về mặt chi phí và tính linh hoạt trong khai thác.
Nguyên tắc bố trí dàn lạnh, dàn nóng và đường ống
Dàn lạnh (Indoor Unit)
Dàn lạnh cần được bố trí ở vị trí trung tâm của khu vực cần làm mát, tránh đặt thổi gió trực tiếp vào người ngồi làm việc nhằm giảm thiểu cảm giác khó chịu hoặc hiện tượng sốc nhiệt. Khoảng cách từ miệng gió đến các vách tường xung quanh nên duy trì tối thiểu 0,3 mét để tránh cản trở luồng khí lưu thông và tăng hiệu quả phân phối nhiệt đều khắp không gian.
Tùy theo loại dàn lạnh sử dụng, chiều cao lắp đặt cần được cân nhắc phù hợp – chẳng hạn, dàn lạnh cassette âm trần thường được bố trí ở độ cao từ 2,6 đến 3,2 mét so với sàn nhằm đảm bảo cả tính thẩm mỹ lẫn hiệu suất làm lạnh.
Đồng thời, cần tránh lắp đặt dàn lạnh gần nguồn nhiệt như đèn cao áp, các thiết bị tỏa nhiệt hoặc khu vực có ánh nắng chiếu trực tiếp, bởi điều này có thể làm sai lệch cảm biến nhiệt và khiến thiết bị vận hành không chính xác.
Dàn nóng (Outdoor Unit)
Dàn nóng nên được bố trí tại các khu vực thông thoáng như ban công kỹ thuật, mái nhà, sân sau hoặc giếng trời – những nơi có khả năng lưu thông gió tốt và không bị che chắn quá nhiều.
Để đảm bảo khả năng tản nhiệt hiệu quả, cần duy trì khoảng cách tối thiểu 300mm giữa các dàn nóng khi lắp song song, đồng thời chừa ra ít nhất 600mm không gian thoáng phía trước mặt dàn nóng để không khí nóng có thể được thổi ra ngoài một cách thuận lợi.
Tránh tuyệt đối việc lắp dàn nóng ở hướng Tây, nơi nhiệt độ môi trường cao vào buổi chiều, hoặc trong các hốc kỹ thuật kín, vì những vị trí này làm giảm khả năng tản nhiệt, gây quá tải cho thiết bị và ảnh hưởng đến tuổi thọ hệ thống.
Đường ống đồng và ống nước lạnh
Hệ thống đường ống – bao gồm ống đồng dẫn môi chất lạnh và ống nước lạnh trong các hệ chiller – cần được tính toán kỹ lưỡng để tối ưu chiều dài ống, giảm thiểu số lượng co gấp và các đoạn chuyển hướng đột ngột, vốn là nguyên nhân chính dẫn đến tổn thất áp suất và hao hụt môi chất lạnh trong quá trình vận hành.
Đối với ống đồng, bắt buộc phải tuân thủ đúng bán kính uốn cong tối thiểu theo tiêu chuẩn (thường gấp 6 đến 10 lần đường kính ống), nếu không sẽ gây nứt vỡ lớp bảo ôn hoặc gãy ống.
Ống thoát nước ngưng từ dàn lạnh phải được lắp đặt với độ dốc tối thiểu 1% để đảm bảo nước ngưng tự chảy hoàn toàn, đồng thời nên có các đoạn bẫy nước định kỳ để ngăn mùi và chống tràn hiệu quả, đặc biệt ở các khu vực có mật độ dàn lạnh cao.
Bố trí gió tươi và thông gió cho văn phòng
Ngoài hệ thống lạnh, một tòa nhà văn phòng hiện đại không thể thiếu hệ thống cấp gió tươi và thông gió hồi nhằm đảm bảo chất lượng không khí trong lành, hạn chế tích tụ CO₂ và mùi khó chịu. Theo tiêu chuẩn ASHRAE, lượng gió tươi tối thiểu nên đạt 20–30 m³/người/giờ.
- Có thể kết hợp ERV (Energy Recovery Ventilator) để trao đổi nhiệt giữa khí thải và khí cấp nhằm tiết kiệm năng lượng.
- Bố trí ống gió mềm, van chỉnh lưu và lọc khí G4 hoặc F7 cho hệ thống cấp gió.
Giải pháp tối ưu từ Itesic – Đơn vị HVAC văn phòng uy tín
Với hơn 10 năm kinh nghiệm thi công các hệ thống HVAC cho tòa nhà văn phòng trên cả nước, Itesic tự hào là đơn vị mang đến giải pháp điều hòa không khí hiệu quả, tiết kiệm và chuẩn kỹ thuật quốc tế.
Lợi thế của Itesic:
- Tư vấn giải pháp hệ thống lạnh phù hợp theo mô hình văn phòng và ngân sách đầu tư.
- Thiết kế kỹ thuật 2D/3D chi tiết, dự toán rõ ràng, tối ưu diện tích kỹ thuật.
- Sử dụng thiết bị chính hãng từ Carrier, Trane có đầy đủ CO – CQ.
- Đội ngũ kỹ sư và kỹ thuật viên chuyên nghiệp, thi công đúng tiến độ, bảo hành chu đáo.
